Messungen mit Oszilloscope Rigol DS1054Z

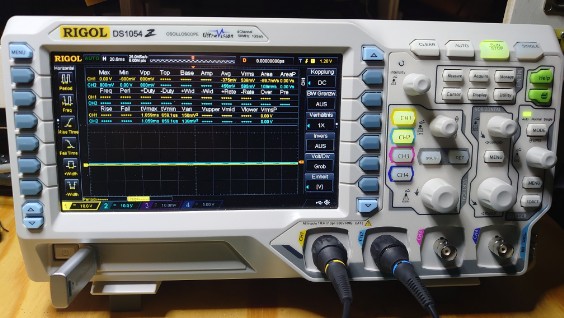

Auf dieser Seite werde ich einige Meßergebnisse von verschiedenen Fahrgeräten zeigen. Die Messungen führe ich mit dem 4 Kanal Oszilloskope DS1054Z von der Firma Rigol durch. Bitte beachten SIe das ich kein Messprofi mit dem Oszi bin. Zur Darstellung und zum Vergleich der Fahrgeräte sollte es reichen.

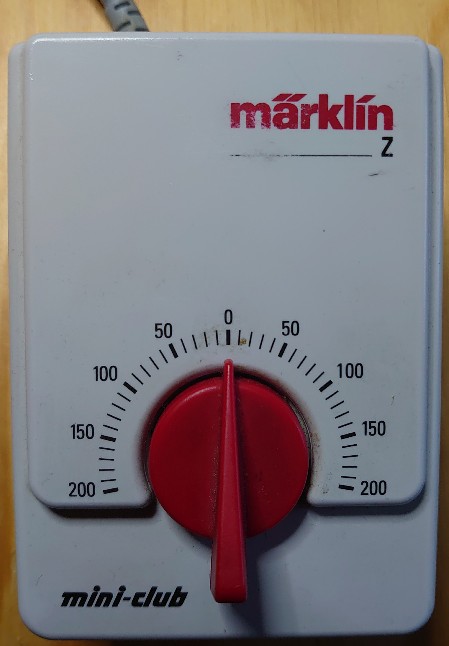

Märklin Fahrgerät 76011
technische Daten:
Transformator Art.Nr. 76011
PRI: 230V 50/60Hz
SEC I: Fahrstrom 0-10 Veff 8VA
SEC II: Zubehör 10V~ 8 VA

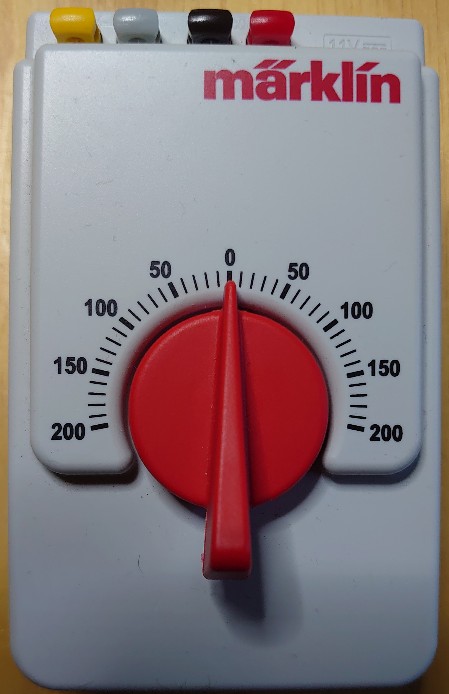

Märklin Fahrregler 67020
technische Daten:
Fahrregler Art.Nr. 67020Fahrstrom: 0-11 Veff max. 1,0A
Zubehör: 11V max. 1,6A
Trafo Art.Nr. 66111
PRI: 100-240V~ 50-60Hz
SEC: 12 V - 12W

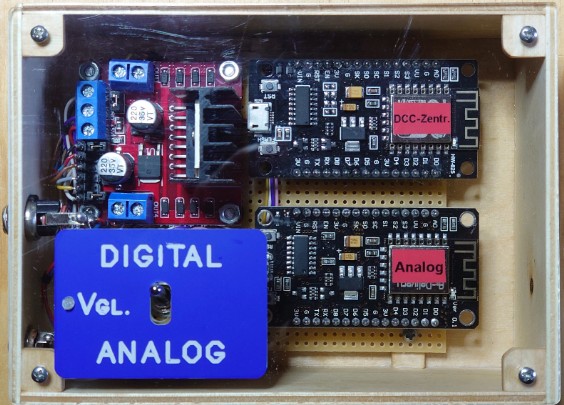

WLAN Fahrregler:
Eigenbau für Analog PWM und Digital DCC
Material:
1x Steckernetzteil 230V~ - 12VDC 2,0A
1x L298N Modul
2x ESP 8266
1x Schalter 4xUM
1x Streifenrasterplatine
1x Transistor BC548C
3x Widerstand 1Kohm
1x DUO LED rot/grün
1x Buchsenleiste
div. Klemmen und Einbaubuchsen
