Loconetpult

Für die Bedienung des Schattenbahnhofes gab es erst nur die Möglichkeit die Weichen mit der Hand zu stellen. Das war eine ganz schöne Rennerei. Für  die Vereinfachung wurde ein, bisher provisorisches, Pult gebaut. Als Gehäuse kam ein ausgedientes Pult einer privaten Anlage zum Einsatz. Die alte Aluplatte wurde durch Sperrholz ersetzt und der Gleisplan mit dem PC gezeichnet. Für jedes Gleis im Schattenbahnhof wurde ein Taster und eine grüne LED eingesetzt. Durch die Betätigung eines Tasters wird die entsprechende Fahrstraße aktiviert. Die Fahrstraßen sind in der Intellibox hinterlegt und arbeitet, wenn mehrere Taster gedrückt werden, die Fahrstraßen nacheinander ab. Somit müssen sich die Bediener nicht direkt abstimmen und "nur" warten. Natürlich muß trotzdem aufgepasst werden, da wie schon beschrieben die Umschaltung der Gleise nacheinander erfolgt. Die Reihenfolge innerhalb einer Fahrstraße ist wie folgt:
1. alle Halteabschnitte stromlos geschalten
2. Weichen der Ein- und Ausfahrt schalten
3. entprechenden Gleisabschnitt mit Fahrspannung versorgen
4. Kontroll-LED im Pult zeigt grün -> somit kann der Fahrbetrieb beginnen
Die roten Taster schalten die Ausfahrten  der jeweiligen Kreise auf rot. Damit wird die Stromversorgung der Gleise im Schattenbahnhof unterbrochen und der Spielbetrieb kann unterbrochen werden. Die Weichen werden dabei nicht verstellt.
2. Pult -> Prototyp mit Touchfunktion

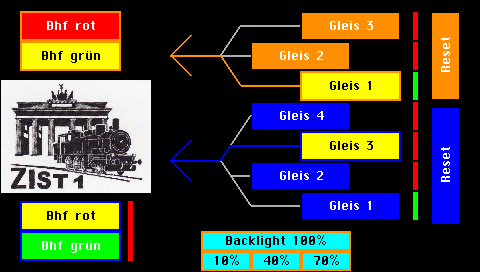

Das ist der erste Versuch ein zweites Pult mit Hilfe eines Touchbildschirmes zu realisieren. Im Prinzip funktioniert die Bedienmöglichkeit privat sehr gut. Im Ausstellungsbetrieb mit mehreren Bedienern kommen da Probleme mit der Größe des Displays auf. Es ist einfach mit 4,3" zu klein.
2.Pult -> und später auch 1. Pult

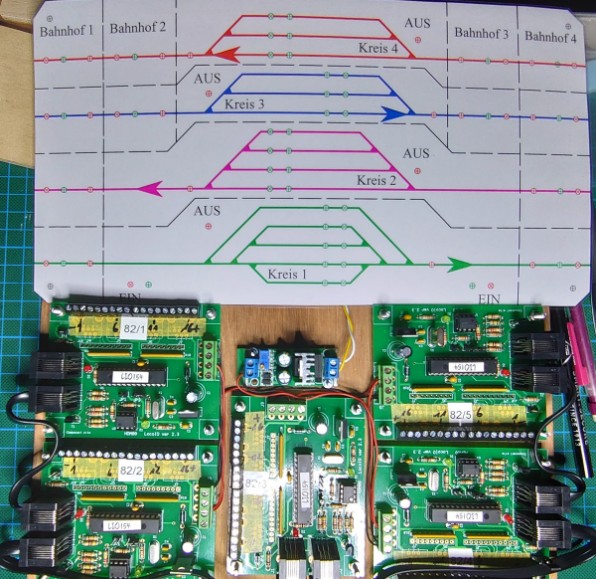

Das 2. Pult wurde mit Loco-IO Modulen von Hans Deloof bestückt. Die Module werden auch über Loconet miteinander verbunden. In das Pult wurden 5 Module eingebaut. Der Hintergrund ist, das alle Zuständen der Gleise angezeigt werden sollen. Auch Sonderfunktionen wie z.B. das Abschalten der Fahrspannung wurde für jeden Kreis integriert. Sobald eine Fahrspannung abgeschaltet ist, wird dies durch eine blinkende LED angezeigt. Die Grafik musste für die neuen Pulte neu angefertigt werden.
Da sich dieses Pult bewährt hat, wurde das erste Pult identisch zu dem zweiten gebaut. Somit haben wir jetzt zwei identische Pulte im Einsatz, die sich bisher sehr gut bewährt haben.
1. Pult -> Prototyp

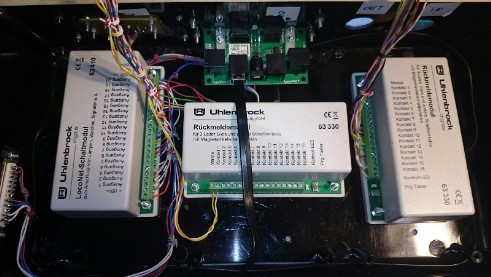

Für den Ausstellungsbetrieb wurde zur Vereinfachung der Bedienung ein Stellpult benötigt. Dieses wurde einfach mit ein paar Tastern und Leuchtdioden realisiert. Die Ansteuerung der LEDs erfolgt mit einem Schaltmodul 63410 von Uhlenbrock. Die Taster wurden mit zwei Rückmeldemodulen 63330 von Uhlenbrock erfasst. In der Intellibox wurden Fahrstraßen programmiert, welche bei Auslösen einer Rückmeldeadresse (in diesem Fall ein Taster) geschalten werden.
Idee, Bau und Fotos von Uwe
